NAT-AMC-ZYNQUP-SDR RF-Interface Karte für Software Defined Radio

Die NAT-AMC-ZYNQUP-SDR ist eine flexible Software Defined Radio-Plattform (SDR) für drahtlose Anwendungen wie mobile zellulare Systeme mit massivem MIMO oder Radio Beamforming, die eine große Anzahl phasenkohärenter Antennen erfordern.

Durch die Synchronisation mehrerer SDR-Karten können große Antennenarrays mit phasenkohärenten HF-Funkkanälen erstellt werden. Das integrierte Xilinx® Zynq® UltraScale+™ FPGA bietet eine leistungsstarke ARM-CPU, vor Ort programmierbare Hardwarebeschleuniger (FPGA, DSP und GPU) und flexible I/O für die Signal- und Basisbandverarbeitung.

Durch die Kombination von RF-Transceivern mit großer Bandbreite und einem leistungsstarken FPGA können Sie 5G-Funkeinheiten mit integrierter PHY-Schichtverarbeitung oder NB-IoT / LTE-Vollnetz-Single-Board-Lösungen mit Basisstations- und Kernnetzwerkverarbeitung erstellen.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

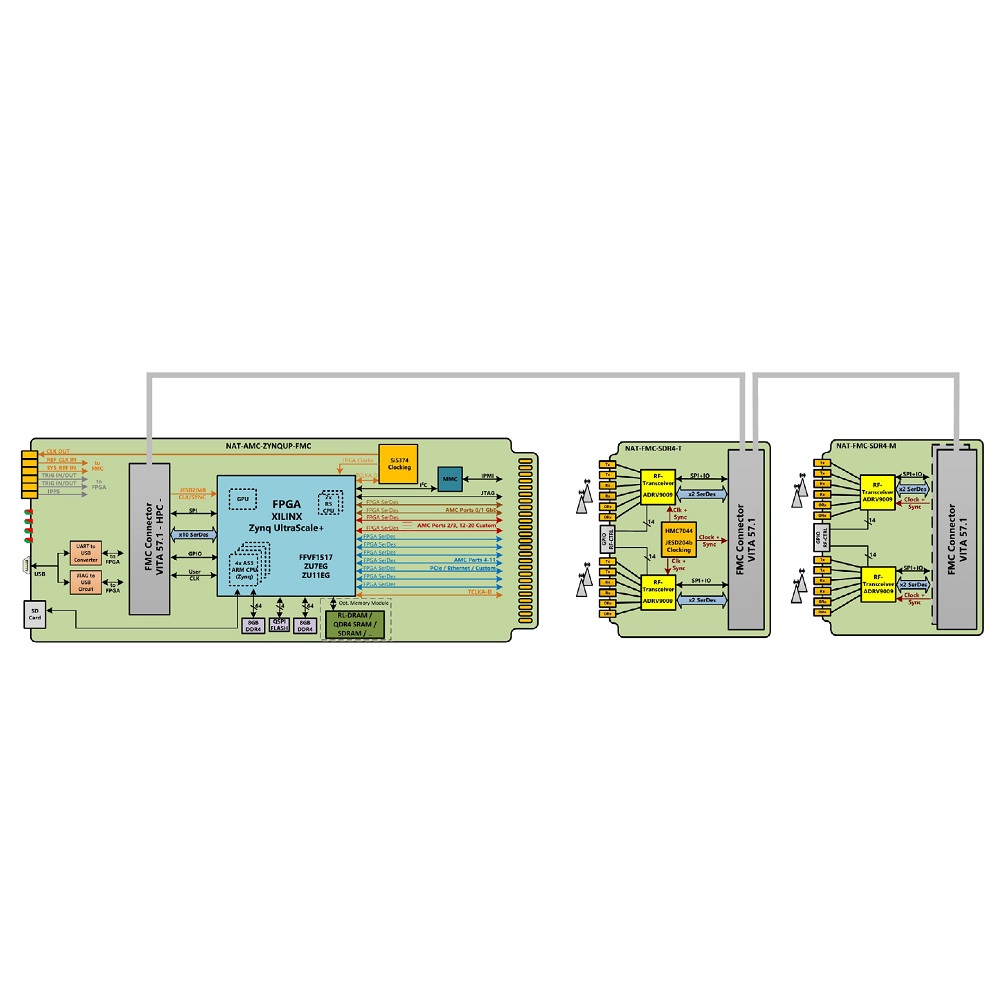

proimg1
  • AMC RF-Interface Karte für Software Defined Radio, full-size Bauform
  • 4x analoge Geräte ADRV9009 Dual-RF-Sender, Empfänger und Beobachtungsempänger
  • 200 MHz maximale Empfängerbandbreite
  • 450 MHz maximal abstimmbare Sendersynthesebandbreite
  • 450 MHz maximale Beobachtungsempfängerbandbreite
  • Multichip-Phasensynchronisation für RF- und Basisbandsignale
  • Multiboard-Synchronisation
  • 75 MHz bis 6000 MHz Abstimmbereich
  • Empfangsverstärkungsbereich: 30dB in 0.5dB Schritten
  • 8 TX, 8 RX, 8 ORX Ports in der Frontplatte
  • SD Steckplatz und UART-USB serielller Konsolenport für ARM Kern und MMC in der Frontplatte
  • CLK out, CLK in, 2x Trigger in/out, PPS Eingang in der Frontplatte
  • Xilinx UltraScale+ ZU7EG oder ZU11EG SoC
  • Quad Core ARM Cortex-A53, Core bis zu 1.5 GHz
  • 504k/653k Systemlogikzelle
  • 24 GTH 16.3Gb/s Transceiver, 14 zur MTCA Backplane, 10 zu den Mezzanine Karten
  • 8GB DDR4 1600-3200 für ARM-CPU
  • 8GB DDR4 1600-3200 für FPGA
  • 4GB eMMC
  • SD-Steckplatz
  • QSPI Flash
  • Stecker für zusätzliche Speichermodule
  • Optional RLDRAM3-2133
  • Optional QDR4 SRAM oder zusätzlich DDR4-SDRAM
  • 10/40 Gbit/s Ethernet Backplane und ein PCIe x8 oder 2 PCIe x4 Gen3 oder 2 SRIO/XAUI x4 über FPGA
  • Embedded Linux Betriebssystem
  • 2 Jahre Garantie

Bestellbezeichnungen

NAT-AMC-ZYNQUP-SDR-4

RF Interface Karte mit 4 Antennen Interfaces, mid-size

NAT-AMC-ZYNQUP-SDR-8

RF Interface Karte mit 8 Antennen Interfaces, full-size

NAT-SDR-FLEX-S

1HE Table-Top System

NAT-SDR-FLEX-M

19" 1HE Rackmount System

NAT-SDR-FLEX-L

19" 3HE Rackmount System, redundant

TECHNISCHE DOKUMENTATION

NAT-AMC-ZYNQUP-SDR-DS

NAT-AMC-ZYNQUP-SDR Datenblatt
