NAT-PM-600LV 300W oder 600W Low-Voltage DC/DC Power Modul mit geringen Störspannungen und hohem Wirkungsgrad

MicroTCA Power Modul, das in 300W und 600W Versionen erhältlich ist. Das DC/DC Power Modul ist hot-swap-fähig, vollständig redundant und hocheffizient.

Das NAT-PM-600LV von NAT bietet Payload und Management Power für bis zu 12 AdvancedMCs, zwei Cooling-Units und zwei MCHs. Es bietet eine Spannungsumwandlung von zwei 24 VDC-Eingangsquellen auf 16 unabhängige 12V-Kanäle für die Nutzspannung und 3,3 V für die Verwaltungsspannung. Mit Shared Management Power (SMP) werden weitere Stromversorgungsmodule im System mit Backup-Strom versorgt.

Das NAT-PM-600LV unterstützt Redundanz- und Load-Sharing-Modi gemäß den MicroTCA-Spezifikationen. Bei einem Ausfall der Eingangsstromversorgung kann der integrierte EMMC über SMP-Strom von anderen PMs versorgt werden, sodass der MCH die Grundursache für einen Ausfall analysieren kann.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

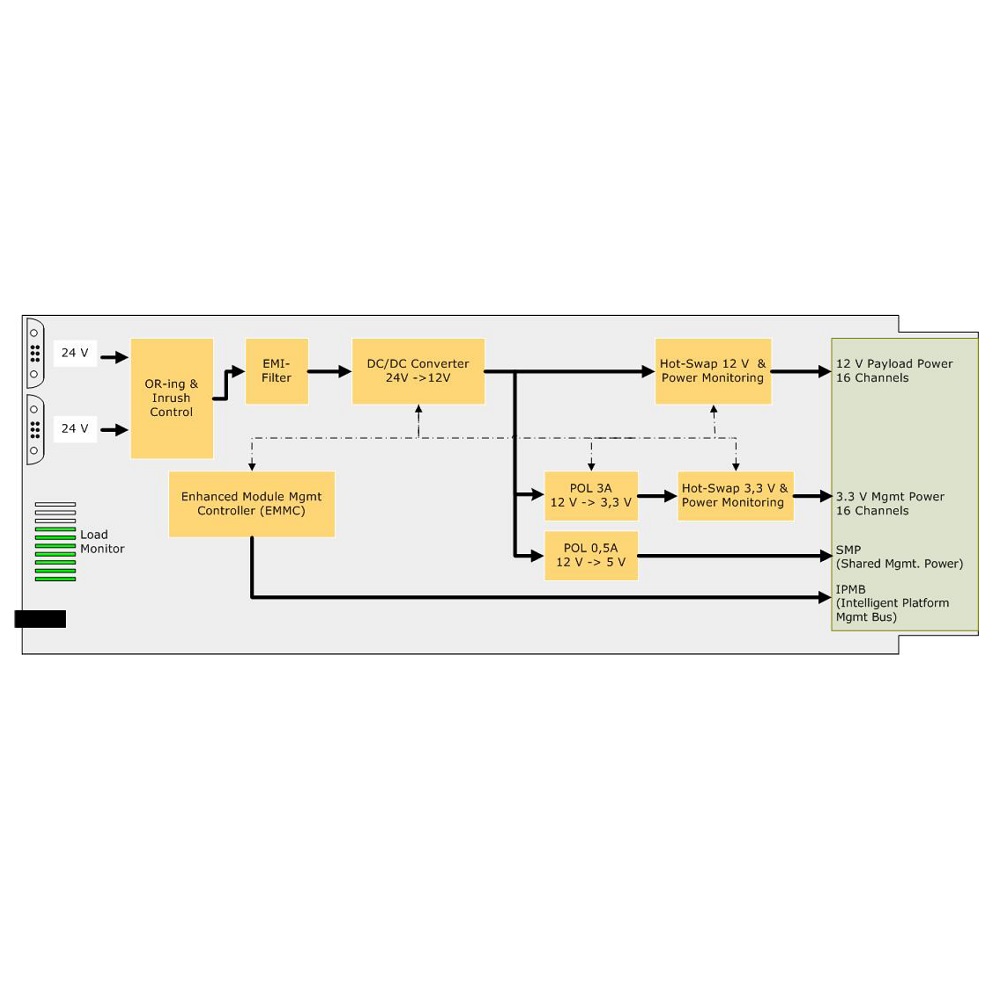

proimg1
  • 300W / 600W MicroTCA DC7DC Power Modul
  • MicroTCA Power Modul, MTCA 1.0 konform, full-size Bauform
  • Unterstützung für bis zu 12 AMCs, 2 CUs und 2 MCHs
  • DC/DC Umwandlung
  • Enhanced Module Management Controller (EMMC)
  • Hot-swap N+1 Redundanz
  • Backup Power für andere PMs (Shared Management Power, SMP)
  • Lastverteilung
  • Zwei 24V Eingangsquellen
  • 16x 12V Kanäle Payload Power und 16x 3.3V Kanäle Management Power
  • Schutz gegen Kurzschluss, Übertemperatur, Über- und Unterspannung
  • Max. Strom pro Kanal bei 3,3V: 150mA
  • Strombegrenzung für schnelle Auflösung bei 3,3V: 300mA
  • Genauigkeit 3,3V: TBD
  • Max. Ripple bei 3,3V 150mA: TBD
  • Max. Last pro Kanal bei 12V: 80W/6,6A
  • Strombegrenzung für schnelle Auflösung bei 12V: 8,3A
  • Genauigkeit 12V: TBD
  • Max. Ripple bei 12V 6,6A: TBD
  • Wirkungsgrad: TBD%
  • -5°C .. +50°C Betriebstemperaturbereich, auf Anfrage -40°C .. +85°C
  • 2 Jahre Garantie

Bestellbezeichnungen

NAT-PM-DC600LV-FP0S

600W Powermodul, full-size

NAT-PM-DC600LV-FP1D

600W Powermodul, double full-size

NAT-PM-DC300LV-FP0S

300W Powermodul, full-size

NAT-PM-DC300LV-FP1D

300W Powermodul, double full-size

NAT-PM-ACCAB-EUR

1,8m 24VDC Netzkabel

TECHNISCHE DOKUMENTATION

NAT-PM-600LV-DS

NAT-PM-600LV Datenblatt
