TR E5x/msd 3HE VPX CPU-Board mit Intel Xeon E3 Prozessor, bis zu 16 GB RAM und XMC-Steckplatz

3HE VPX CPU-Board mit einem 4-Kern Intel Xeon E3-1505 Prozessor. Das Board basiert auf Intels CM236 Express Controller. Bis zu 16 GB DDR4-1600 ECC SDRAM sind auf dem Board gelötet.

Die CONCURRENT Technologies TR E5x/msd bietet einen VITA 42.0, VITA 42.3 XMC-Steckplatz, bis zu zwei DisplayPorts mit Audio und Video Unterstützung, bis zu vier SATA 6Gbit/s Ports, bis zu 3 Gigabit Ethernet Ports, bis zu 5 RS-232 Ports, bis zu 5 USB Ports, 6 GPIO Ports und einen PCIe x8 oder zwei PCIe x4 oder vier PCIe x2 Ports. Opt. kann ein onboard Flash Modul montiert werden. In der Frontplatte sind bis zu drei RS-232, ein Gigabit Ethernet, ein USB 3.0 und ein DisplayPort und Front I/O vom XMC-Modul.

Das Board unterstützt Microsoft Windows, Linux und VxWorks. Zudem wird die Fabric Interconnect Networking Software (FIN-S) unterstützt.

Die TR E5x/msd ist mit Standard Betriebstemperaturbereich, erweitertem Betriebstemperaturbereich und in conduction-cooled Version lieferbar.

Das Produkt ist am 26.1.2024 End Of Life. Wenn Sie Fragen haben, kontaktieren Sie uns bitte.

JETZT ANFRAGEN

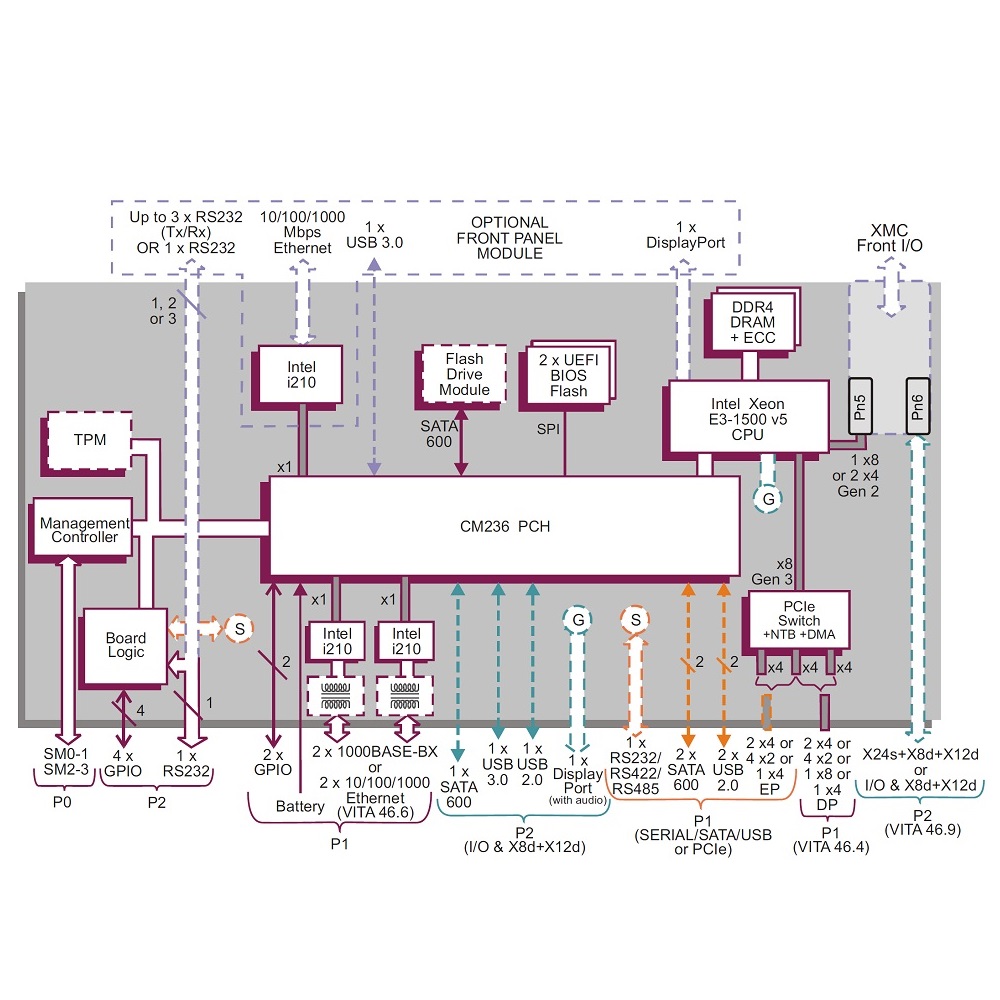

TECHNISCHE BESCHREIBUNG

proimg1
  • 3HE/4TE VPX-Board, VITA 42.0, VITA 42.3, VITA 46.0, VITA 46.4, VITA 46.6, VITA 46.9, VITA 46.11, VITA 65, VITA 47.0, VITA 48.0, VITA 48.2 und OpenVPX konform
  • MOD3-PAY-2F2U-16.2.3-3,
    MOD3-PAY-2F1F2U-16.2.1-4,
    MOD3-PAY-1F2F2U-16.2.2-4 Modul Profil
  • 4-Kern Intel Xeon E3-1505M v5 CPU, 45W,
    4-Kern Intel     Xeon E3-1505L v5 CPU, 25W
  • Intel CM236 Express Chipsatz
  • Bis zu 16 GB ECC DDR4-1600 SDRAM, gelötet
  • 8 MB BIOS Flash-Speicher
  • Opt. ein XMC-Steckplatz, VITA 42.0, VITA 42.3, Front- und P2 Rear-I/O (VITA 46.9),
    Option 1: vollständiges Rear XMC-I/O (P2w1-X24s+X8d+X12d)
    Option 2: reduziertes Rear XMC-I/O (P2w7-X8d+X12d) plus zusätzliches P2-I/O mit 1 USB 2.0 und 1 USB 3.0, 1 SATA 6Gbit/s und einem DisplayPort
  • 2 unabhängige Grafik-Schnittstellen, DisplayPort mit Audio und Video Unterstützung in der Frontplatte und über P2 (XMC Option 2), DirectX 12, OpenGL 5.x und OpenCL 2.1 Unterstützung
  • Bis zu vier SATA 6Gbit/s Ports, 2 Ports auf P1, opt. ein Port auf P2 (XMC Option 2) und ein Port für ein opt. Flash Modul
  • Opt. onboard Flash Speicher Modul
  • Bis zu 3 Gigabit Ethernet Ports, zwei SerDes 1000Base-BX oder Gigabit Ethernet Ports VITA 46.6 auf P1 und opt. ein Gigabit Ethernet Port in der Frontplatte (belegt XMC-Steckplatz), mit oder ohne Magnetics, Intel i210
  • Bis zu 5 RS-232 Ports, ein RS-232/422/485 (Tx, Rx, RTS und CTS nur bei RS-232) Port auf P1, ein RS-232 (Tx, Rx, RTS und CTS) Port auf P2 und ein RS-232 (full-modem) oder 3 RS-232 (Tx/Rx) Ports in der Frontplatte
  • Bis zu 5 USB Ports, 1 USB 3.0 Port in der Frontplatte, opt. 2 USB 2.0 Ports auf P1, 1 USB 2.0 Port auf P2 und 1 USB 3.0 Port auf P2 (XMC Option 2)
  • 6 GPIO Ports, 2 Ports auf P1 und 4 Ports auf P2
  • Opt. ein GbE, ein USB 3.0, bis zu 3 RS-232 und ein DisplayPort in der Frontplatte und XMC Front-I/O
  • Ein PCIe x8 oder zwei PCIe x4 oder vier PCIe x2 Gen 3 Ports auf P1
  • PCIe Switch unterstützt nicht-transparente Ports für Multi-Prozessingkonfigurationen
  • Fabric Interconncect Networking Software (FIN-S)
  • P0, P1 und P2 unterstützen OpenVPX Konfiguration
  • 4-Kanal DMA-Engine für schnelle Datenbewegungen
  • UEFI 2.4 BIOS, LAN Boot Firmware
  • Echtzeit-Uhr und Watchdog Timer
  • Opt. Trusted Platform Modul (TPM)
  • Audio über DisplayPort in der Frontplatte und über DisplayPort auf P2
  • Lieferbar für drei verschiedene Umgebungsspezifikationen: Standard Betriebstemperaturbereich (0°C .. 55°C), erweiterter Betriebstemperaturbereich (-25°C .. +70°C) und conduction-cooled (-40°C .. +85°C)
  • 2 Jahre Garantie

Bestellbezeichnungen

TRE5x/m12-zy

3HE/4TE CPU Board, 4-Kern Xeon E3-1505M, 8 GB RAM, 0 .. 55°C

TRE5x/m33-yz

3HE/4TE CPU Board, 4-Kern Xeon E3-1505L, 16 GB RAM, 0 .. 55°C

m=5

VITA 46.0 Frontplatte

m=6

VITA 65 Frontplatte

y/z

Rear-I/O Konfiguration

TECHNISCHE DOKUMENTATION

TR E5x/msd-DS

TR E5x/msd Datenblatt
