VR E7x/msd 6HE VPX CPU-Board mit Intel Xeon E-2176M Prozessor, 10Gigabit Ethernet und bis zu 2 XMC-Steckplätze

6HE VPX CPU-Board mit einem 6-Kern Intel Xeon E-2176M Prozessor. Das Board basiert auf Intels CM246 Controller. Bis zu 32 GB DDR4 ECC SDRAM sind auf dem Board gelötet.

CONCURRENT Technologies VR E7x/msd bietet bis zu zwei XMC-Steckplätze, zwei DisplayPorts, einen DVI-D Port, zwei M.2 SSD-Steckplätze, bis zu vier SATA 6Gbit/s Ports, einen 10Gigabit Ethernet Port, bis zu 5 Gigabit Ethernet Ports, 2 RS-232/422/485 Ports, bis zu 13 USB Ports, 8 GPIO Ports, 8 GPI Ports, Intel High Definition Audio Interface und zwei PCIe x8 oder vier PCIe x4 Ports. Opt. kann ein onboard Flash Modul montiert werden. In der Frontplatte sind ein 10Gigabit Ethernet, zwei USB 2.0, ein RS-232, ein DisplayPort, opt. zwei USB 3.0 und opt. ein weiterer DisplayPort sowie Front I/O vom XMC-Modul.

Das Board unterstützt Microsoft Windows, Linux und VxWorks.

Die VR E7x/msd ist mit Standard Betriebstemperaturbereich, erweitertem Betriebstemperaturbereich und in conduction-cooled Version lieferbar.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

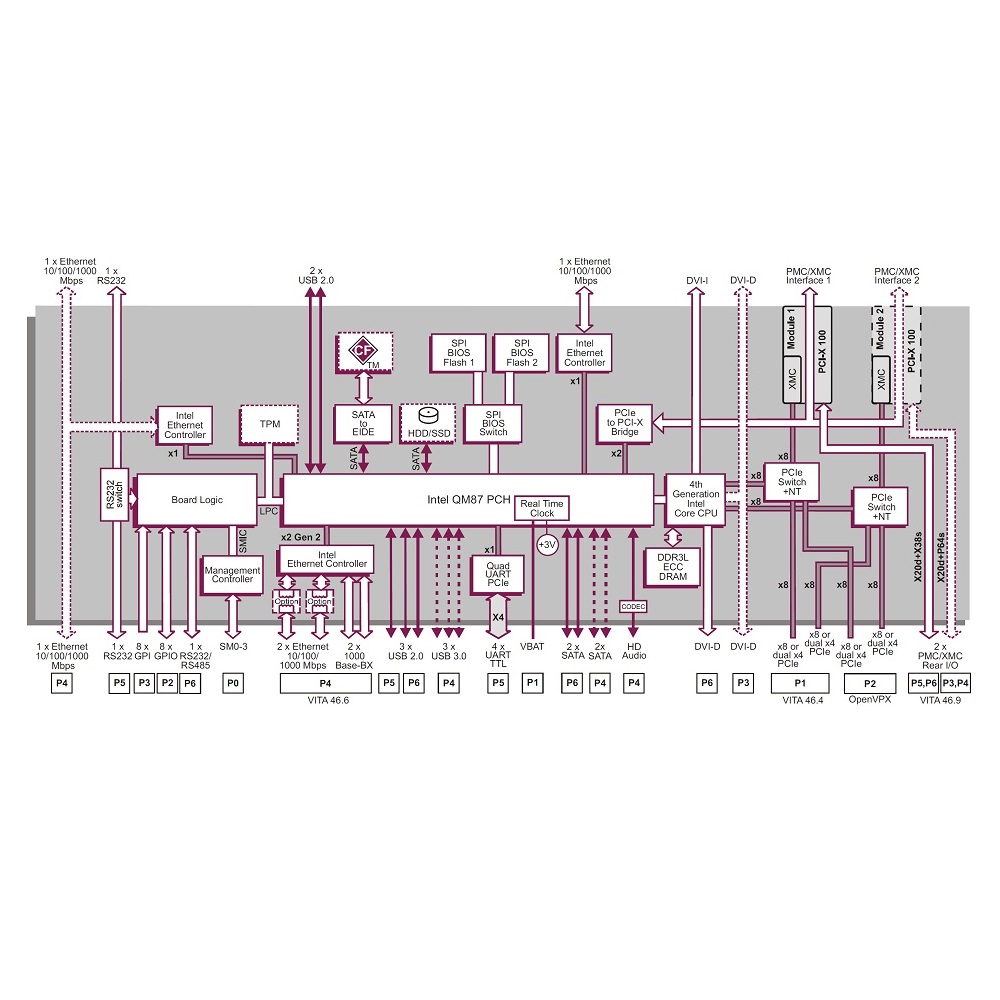

proimg1
  • 6HE/4TE VPX-Board, VITA 42, VITA 46.0, VITA 46.4, VITA 46.6, VITA 46.9, VITA 65, VITA 47, VITA 48.0, VITA 48.2, VITA 61, VITA 65 und OpenVPX konform
  • 6-Kern 2.7 GHz Intel Xeon E-2176M CPU, 12 MB Smart Cache
  • Intel CM246 Chipsatz
  • Bis zu 32 GB ECC DDR4 SDRAM, gelötet
  • Dual 16 MB BIOS SPI Flash-Speicher und 8 KB Anwender EEPROM
  • Bis zu 2 XMC-Steckplätze, Front- und Rear-I/O (VITA 46.9), 1 PCIe x8 oder 2 PCIe x4 Gen3, VPWR +5V oder +12V
    Option 1a: 2 XMC-Steckplätze, XMC-Steckplatz 2 mit Rear-I/O (P24 = P64s)
    Option 1b: 2 XMC-Steckplätze, XMC-Steckplatz 2 mit Rear-I/O (P26 = X12d+X8d)
    Option 2: XMC-Steckplatz 2 ohne Rear-I/O (P24 und P26)
    Option 3: nur XMC-Steckplatz 1
    Bei allen Optionen XMC-Steckplatz 1 mit Rear-I/O (P16 = X12d+X8d+X38s)
  • Bis zu 3 unabhängige Grafik-Schnittstellen, 2 DisplayPorts mit 3840×2160 Pixel Auflösung (2 DisplayPorts bei Option 1a und 1b auf der Frontplatte, 1 DisplayPort bei Option 2 und 3 auf der Frontplatte und ein DisplayPort auf P3), DVI-D mit 1920×1200 Pixel Auflösung auf P6, Intel UHD Grafik 630, DirectX 12, OpenGL 4.4 und OpenCL 2.0 Unterstützung
  • Ein 10Gigabit Ethernet Port auf der Frontplatte
  • Bis zu 5 Gigabit Ethernet Ports, zwei 1000Base-BX auf P4 und bis zu 3 Gigabit Ethernet Ports in der Frontplatte auf P4 mit oder ohne Magnetics, Wake-on-LAN, Precision Time Protocol, Intel I210, Intel I350-AM4
  • Zwei M.2 SSD-Steckplätze: 2242, 2260 und 2280 Modulformate werden unterstützt, PCIe x4 Interface (M-key), NVM Express (NVMe) logisches Interface, RAID 0, 1, 5 und 10 Unterstützung
  • Bis zu 4 SATA 6 Gbit/s Ports, 2 Ports auf P6 und 2 weitere Ports bei Option 2 und 3 auf P4
  • 2 RS-232 Ports, ein RS-232 Port auf der Frontplatte oder auf P5, und ein RS-232/422/485 Port auf P6
  • Bis zu 13 USB Ports:
    Option 1a und 1b: 2 USB 2.0 Ports in der Frontplatte, 3 USB 2.0 Ports auf P5 und P6
    Option 2: 2 USB 2.0 Ports in der Frontplatte, 3 USB 3.1 Ports auf P4, 6 USB 2.0 Ports auf P4, P5, P6
    Option 3: 2 USB 3.0 und 2 USB 2.0 Ports in der Frontplatte, 3 USB 3.1 Ports auf P4, 6 USB 2.0 Ports auf P4, P5, P6
  • Intel High Definition Analog Audio Interface (onboard CoDeC) mit Audio Ein-/Ausgang und Mikrofon
  • 8 GPIO Ports auf P2 und 8 GPI Ports auf P3
  • Opt. onboard Flash Speicher Modul
  • Ein 10GbE, zwei USB 2.0, ein RS-232, ein DisplayPort, opt. zwei USB 3.0 und opt. ein weiterer DisplayPort in der Frontplatte und XMC Front-I/O
  • Zwei PCIe x8 oder vier PCIe x4 Gen 3 Ports auf P1, VITA 46.4, VITA 65, konfigurierbar über VPX Switch Konfigurationstool, bis zu zwei nicht-transparente Ports mit DMA für Multi-Processing-Anwendungen
  • CPU-Temperatur-, Boardtemperatur- und Spannungssensoren, Zugriff über den Systemmanager
  • Opt. Build-In Test Unterstützung: Power-on-BIT, initiiertes BIT, kontinuierliches BIT
  • UEFI BIOS mit Microsoft Secure Boot, LAN Boot Firmware, Intel Boot Guard, opt. Fast Boot Lösung mit dem Intel Firmware Support Package (FSP)
  • Echtzeit-Uhr und Watchdog Timer
  • Trusted Platform Modul (TPM 2.0)
  • Lieferbar für fünf verschiedene Umgebungsspezifikationen: Standard Betriebstemperaturbereich (0°C .. 55°C), erweiterter Betriebstemperaturbereich (-25°C .. +70°C), (-40°C .. +70°C), (-40°C .. +85°C) und Conduction-cooled (-40°C .. +85°C)
  • 2 Jahre Garantie

Bestellbezeichnungen

VRE76/m21-zy

6HE/4TE CPU-Board, 6-Kern 4.4GHz Xeon E-2176M, 45W, 16 GB RAM

VRE76/m22-zy

6HE/4TE CPU-Board, 6-Kern 4.4GHz Xeon E-2176M, 45W, 32 GB RAM

VRE76/m31-yz

6HE/4TE CPU-Board, 6-Kern TBD GHz Xeon E-2176M, 35W, 16 GB RAM

VRE76/m32-yz

6HE/4TE CPU-Board, 6-Kern TBD GHz Xeon E-2176M, 35W, 32 GB RAM

VRE76/m41-yz

6HE/4TE CPU-Board, 6-Kern TBD GHz Xeon E-2176M, 25W, 16 GB RAM

VRE76/m42-yz

6HE/4TE CPU-Board, 6-Kern TBD GHz Xeon E-2176M, 25W, 32 GB RAM

m=0

0.8-inch Slotbreite, VITA 46.0 Front Panel, 2 XMC-Steckplätze, 1 DisplayPort

m=1

0.8-inch Slotbreite, VITA 46.0 Front Panel, 2 XMC-Steckplätze

m=2

0.8-inch Slotbreite, VITA 46.0 Front Panel, 1 XMC-Steckplatz, 2 USB 3.1

m=6

1.0-inch Slotbreite, VITA 65 Front Panel, 2 XMC-Steckplätze, 1 DisplayPort

m=7

1.0-inch Slotbreite, VITA 65 Front Panel, 2 XMC-Steckplätze

m=8

1.0-inch Slotbreite, VITA 65 Front Panel, 1 XMC-Steckplatz, 2 USB 3.1

y/z

Rear-I/O Konfiguration

AD VR3/002-vw

0.8-inch Slotbreite 6HE VPX RTM für VR E7x/msd

AD VR3/005-vw

0.8-inch Slotbreite 6HE VPX RTM für VR E7x/msd

AD VR3/602-vw

1.0-inch Slotbreite 6HE VPX RTM für VR E7x/msd

AD VR3/605-vw

1.0-inch Slotbreite 6HE VPX RTM für VR E7x/msd

AD 231/103-yz

Flash Modul unter 64 GB

AD 231/104-yz

Flash Modul mehr als 64 GB

CB 60D/127-00

60-pol. HD zu 2 DisplayPort, 1 VGA, 2 USB, 1 RS-232 Kabel

TECHNISCHE DOKUMENTATION

VR E7x/msd-DS

VR E7x/msd Datenblatt
